Durchbiegung – was sie bedeutet und wie sie bei Mineralit-Platten geregelt ist
🔍 Was versteht man unter Durchbiegung?
Durchbiegung beschreibt die elastische Verformung eines Bauteils, wenn es durch Eigengewicht oder zusätzliche Belastungen beansprucht wird. Diese Verformung zeigt sich häufig als leichtes Durchhängen oder Absenken – zum Beispiel bei Balkonplatten, Fensterbänken oder Treppenstufen. Wichtig: Diese Verformung bleibt in einem bestimmten Bereich reversibel, das heißt, sie verschwindet weitgehend wieder, wenn die Belastung wegfällt.
📏 Wie misst man die Durchbiegung?
Die Durchbiegung wird in der Regel in Millimetern angegeben. Dabei vergleicht man die gerade, unbelastete Form mit der verformten Linie unter Belastung. Je größer die Spannweite, desto größer darf auch die Durchbiegung sein – allerdings nur innerhalb eines festgelegten Grenzwerts.
Ein typischer Grenzwert lautet zum Beispiel:
L/200 – das bedeutet, bei einer Spannweite von 1000 mm sind maximal 5 mm Verformung erlaubt.
🧱 Welche Regeln gelten bei Mineralit-Platten?
Die aktuell gültige bauaufsichtliche Zulassung Z-10.9-427 schreibt für Mineralit-Balkonplatten klar vor:
„Als maximale Durchbiegung ist Leff / 200 einzuhalten.“
Das bedeutet: Die freie Spannweite (Leff) einer Platte darf sich nicht mehr als 1/200 ihrer Länge durchbiegen – selbst unter voller Belastung.

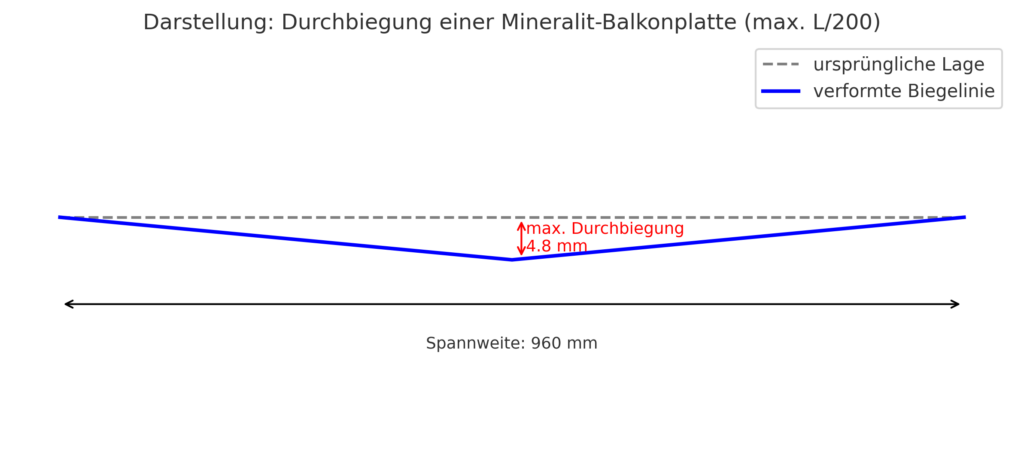

🧮 Rechenbeispiel:
Spannweite: 960 mm
Zulässige Durchbiegung: 960 / 200 = 4,8 mm
⚙️ Welche Faktoren beeinflussen die Durchbiegung?
Mehrere Eigenschaften des Materials und der Konstruktion wirken sich direkt auf die Durchbiegung aus. Wer sorgfältig plant, kann diese gezielt beeinflussen und kontrollieren.
| Einflussfaktor | Auswirkung |
|---|---|
| Spannweite | Je länger ein Bauteil, desto größer ist die mögliche Durchbiegung |
| Plattendicke | Dickere Platten sind steifer und verformen sich weniger |
| Materialsteifigkeit | Materialien mit höherem E-Modul biegen sich weniger durch |
| Nutzlasten (z. B. Schnee) | Mehr Belastung führt zu stärkerer Verformung |
| Auflagerung | Vierseitig gelagerte Platten verformen sich deutlich weniger |
✅ Wie stellt Mineralit die Einhaltung sicher?
Mineralit fertigt seine Platten so, dass sie die zulässigen Werte gemäß Zulassung stets einhalten. Dies gewährleisten wir durch:
regelmäßig geprüfte Typenstatiken
Eigen- und Fremdüberwachung
bewährte Planungsgrundlagen in Zusammenarbeit mit Architekten und Statikern
Somit bleiben die Platten in Form – selbst bei langfristiger Beanspruchung durch Witterung oder Nutzlasten.
📌 Warum ist eine begrenzte Durchbiegung so wichtig?
Sie verhindert Pfützenbildung und erleichtert die Entwässerung.
Sie schützt das Material vor Rissbildung oder Spannungszonen.
Sie sorgt für eine ansprechende Optik, ohne sichtbare Verformungen.
Sie erfüllt die bauaufsichtlichen Anforderungen, insbesondere bei Balkonen im Außenbereich.
❗ Wichtiger Hinweis für Planer und Monteure
Der Hersteller liefert technische Daten, Typenstatiken und produktspezifische Hinweise. Die konkrete Nachweisführung zur Einhaltung der Durchbiegung muss jedoch ein qualifizierter Statiker oder Architekt übernehmen. Diese Fachleute planen die Unterkonstruktion und definieren Spannweiten, Lagerung und Belastung korrekt.
🧠 Fazit: Durchbiegung bei Mineralit im Überblick
| ✔️ Auf den Punkt gebracht |
|---|
| Durchbiegung = elastische Verformung bei Belastung |
| Maximal erlaubt: L/200 laut Zulassung Z-10.9-427 |
| Einflussfaktoren: Spannweite, Dicke, Last, Lagerung |
| Technisch geprüft, statisch nachgewiesen, bauaufsichtlich abgesichert |
